Термостойкие провода из алюминиевого сплава со стальным сердечником и с зазором (GAP) относится к проводникам HTLS (High Temperature Low Sag Conductors – высокотемпературные провода с низкой стрелой провеса), GAP являются первым шагом к модернизации воздушных линий, на которых установлены провода AC, и позволяют добиться существенного повышения пропускной способности и надежности линии. С проводами GZTASCR может быть предложено надежное решение для длинных или очень длинных пролетов, при этом они оказываются гораздо легче, чем провода АС сравнимой пропускной способности. Однако, при выборе такого провода по максимально допустимому току нужно иметь ввиду увеличение потерь, особенно в режиме, когда температура провода находится в вернем диапазоне допустимых значений.

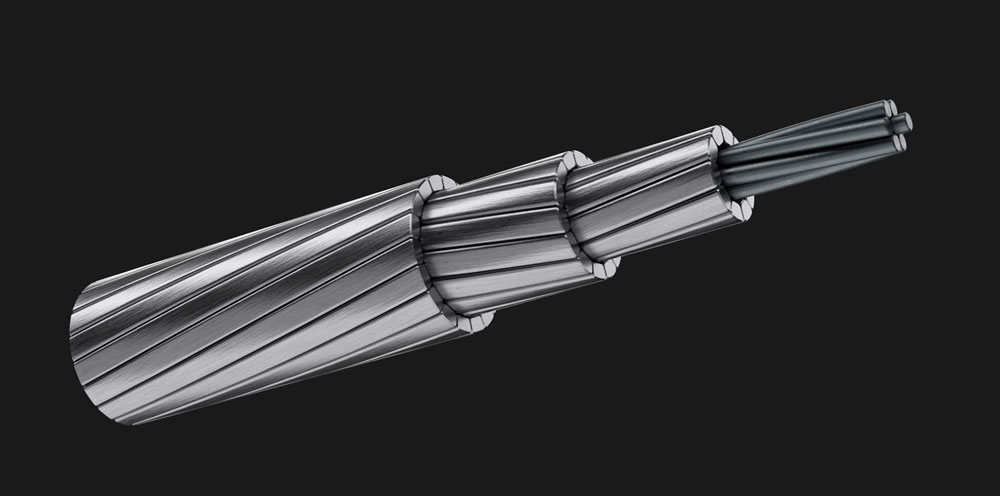

Изготавливаются в виде многожильных проводов из проволок из AlZr-сплава, с сердечником из оцинкованной стальной проволоки и с зазором между сердечником и токопроводящим слоем, заполненным термостойкой смазкой, в соответствии с несколькими международными стандартами, такими как EN, IEC и ASTM.
- ПРЕИМУЩЕСТВА
- КОНСТРУКЦИЯ
- МОНТАЖ
-
-
Увеличение пропускной способности линии
Провод GZTACSR обеспечивает повышение пропускной способности линии по сравнению с проводом AC в 2 раза, при этом не увеличивая нагрузку на опоры. -
Снижение термического провеса
Низкие стрелы провеса провода GZTACSR достигаются благодаря особенностям конструкции. Между проводящим слоем и высокопрочным сердечником есть зазор, в основном, благодаря которому температурный коэффициент линейного удлинения провода при нагреве равен коэффициенту теплового расширения стали (11,5•10-6 °С-1) и на 40% меньше, чем температурный коэффициент линейного удлинения провода АС (около 19,0•10-6 °С-1). -
Эффективен при тяжелых условиях
Применение проводов GZTACSR гарантирует низкие стрелы провеса как при высоких температурах, так и при экстремальных климатических нагрузках. Благодаря своим характеристикам самозатухания провод выдерживает влияние ветровых и ледовых нагрузок. Комбинация стали, гальваники, алюминия и смазки может выдерживать постоянную температуру провода при эксплуатации до 210°C и до 240°C в аварийных ситуациях.
-
Увеличение пропускной способности линии
МАТЕРИАЛ ТОКОПРОВОДЯЩЕГО СЛОЯ
|
 |
ОСОБЕННОСТИ ДИЗАЙНА
|
СЕРДЕЧНИК
|
Монтаж GZTACSR не сложен и мало, чем отличается от монтажа стандартных проводов типа AC при условии соблюдения рекомендаций. Требуются только стандартные инструменты и оборудование. Метод может применяться как на ровной, так и на пересеченной местности, когда доступ к опорам затруднен.
Видео представляет собой обзор стандартной инсталляции GZTACSR, но не заменяет надлежащее обучение.
Свяжитесь с нами, чтобы узнать больше о технике установки GZTACSR.
